防爆铠装格兰头如何安装
2021-05-19 14:37:00 来源:本站 浏览:1608
防爆铠装格兰头如何安装
产品分为5个部分为基本躯体,小卡环,大卡环,橡胶芯,破紧头

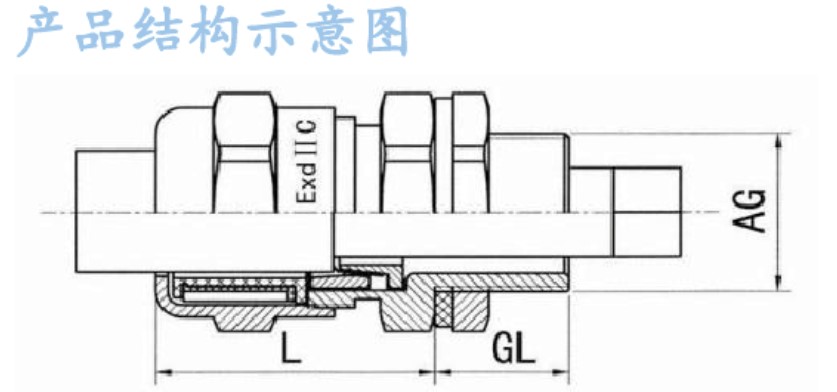

下图为产品示意图

步骤流程:
安装方法
1、剥去电缆外护层及屏蔽层,沿着外护层圆周的方向剪开约15mm
2、将电缆穿出电缆防水接头,去掉外护层,将屏蔽层层压在屏蔽锥面上
3、屏蔽环压紧屏蔽层

4、放入接头体,旋紧螺帽,安装完毕


产品作用:防爆铠装格兰头用于编织铠装、钢带铠装电缆的密封接头,在电缆内护层上提供防爆密封和防水防尘密封。该电缆密封接头通过
电缆铠装端终提供机械支撑力和铠装接地的连续性。同时可拆分的铠装锥的设置使得电缆密封接头可进行间接安装,并且电缆可以从设备断开。


产品性能:主要用于电缆进出配电箱柜时夹紧电缆防护电缆之用,使用时需要在箱体外侧开孔,装入格兰头,传入电缆锁紧电缆与锁母,是电缆、格兰头与箱体紧密无缺连接,如果连接方式得当完全能够达到IP68的防护等级要求。


注意事项
1、防爆铠装格兰头拧入后,若需防止松动请用锁紧螺帽将填料函与设备之间锁紧。
2、格兰头混合均匀后,将其充满导电芯线之间的间隙及芯线周围,不得留有空隙。
3、防爆铠装格兰头外壳可进行电镀等钝化处理,以防腐蚀。

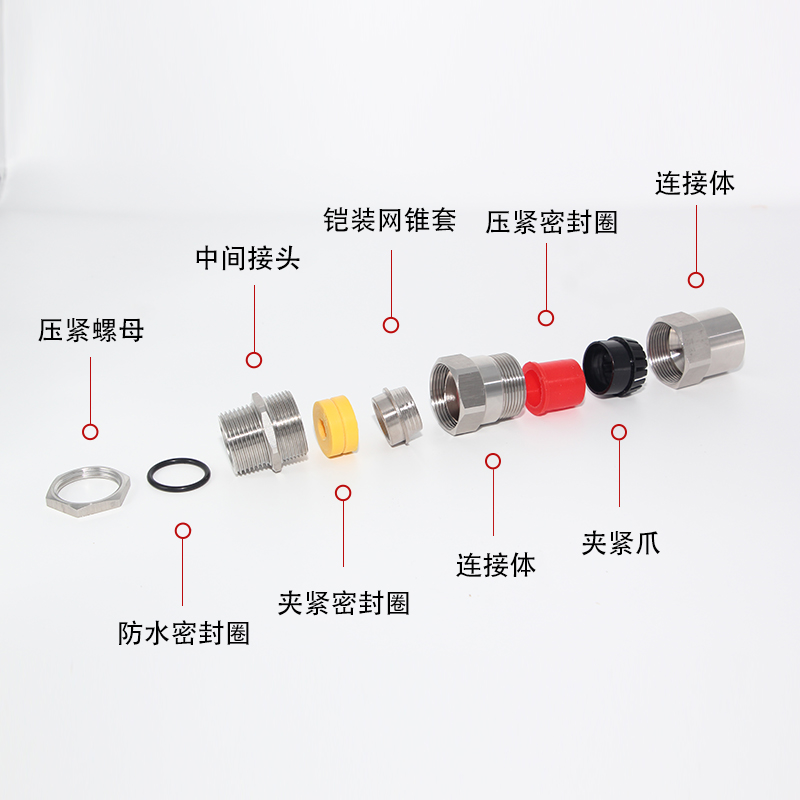

防爆格兰头分解图:
